VIBRATEURS ELECTRIQUES 50 Hz ou 60 Hz. série MVSI.

Description				Caractéristiques Mécaniques								Caractéristiques Electriques
Code FICHES	Type	GR		Moment *Statique () Kgmm**		Force centrifuge Kg K N				Poids Kg		Puissance Absorbée Maxi W		Courant Maxi A		Ia/In
Code FICHES	Type	GR		50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz	50Hz	60 Hz	50 Hz	60 Hz	50 Hz	60 Hz
601144	MVSI 15/35-S02	00	°	10.3	10.3	27.0	38.0	0.265	0.373	4.40	4.40	85	95	0.21	0.20	1.78	1.95
601145	MVSI 15/80-S02	01	°	29.8	21.2	76.0	78.0	0.746	0.765	5.30	5.10	85	95	0.21	0.20	1.78	1.95
601146	MVSI 15/200-S02	10	°	84.2	58.8	213	214	2.09	2.10	10.7	9.90	170	170	0.41	0.40	2.34	2.75
601147	MVSI 15/400-S02	20	°	163	113	412	411	4.04	4.03	16.9	15.6	300	350	0.60	0.60	3.33	3.50
601198	MVSI 15/550-S90	20	°	219	163	552	592	5.42	5.81	18.9	17.5	300	350	0.60	0.60	3.33	3.50
601148	MVSI 15/700-S90	30	°	286	209	720	760	7.06	7.46	23.5	22.2	525	665	0.92	0.98	3.48	3.43
601201	MVSI 15/1100-S90	35	°	415	271	1045	982	10.3	9.63	35.0	30.5	550	680	0.95	0.95	4.45	4.89
601217	MVSI 15/1410-S90	40	°	561	400	1413	1449	13.9	14.2	53.0	50.0	900	1050	1.45	1.50	4.10	4.20
601219	MVSI 15/1710-S90	50	°	715	485	1798	1757	17.6	17.2	58.5	54.5	1100	1200	2.00	1.90	4.29	4.89
601267	MVSI 15/2000-S90	50	°	817	561	2054	2033	20.1	19.9	70.0	68.0	1350	1450	2.50	2.30	4.30	4.90
601220	MVSI 15/2410-S90	60	°	962	674	2420	2444	23.7	24.0	82.0	76.0	1600	1700	3.20	3.00	6.09	7.23
601268	MVSI 15/3000-S90	60	°	1235	858	3106	3107	30.5	30.5	92.0	89.0	1900	2000	3.80	3.50	6.50	7.50
601221	MVSI 15/3810-S90	70	°	1526	1034	3840	3744	37.7	36.7	115	110	2200	2500	3.90	3.90	7.11	6.92
601269	MVSI 15/4300-S90	70	°	1720	1173	4326	4250	42.4	41.7	122	117	2500	2800	4.80	4.65	5.90	7.10
601211	MVSI 15/5010-S90	80	°	1990	1364	5007	4941	19.1	48.5	161	153	3600	3400	6.00	5.00	7.02	8.00
601165	MVSI 15/7000-S90	90	°	2598	1822	6536	6600	64.1	64.7	208	195	6000	6000	10.5	9.00	6.48	7.67
601166	MVSI 15/9000-S90	95	-	3260	2260	8199	8183	80.4	80.3	225	210	7000	8000	11.6	11.5	5.43	5.57
601204	MVSI 15/9500-S90	97	-	3346	2462	8416	8916	82.6	87.5	317	303	7500	8500	12.2	12.0	6.56	6.67
601205	MVSI 15/11500-S90	100	-	4544	3166	11430	11467	112	112	433	411	10000	10500	17.5	15.5	7.03	8.00
601271	MVSI 15/14500-S90	100	-	5614	4126	14120	14940	138	147	458	424	11000	12000	20.0	20.0	8.00	8.00
				*Exécution Monophasé*								220 V - 115 V
601144	MVSI 15/35-S02	00	-	-	10.3	-	38.0	-	0.373	-	4.40	-	100	-	1.00	-	1.30
601145	MVSI 15/80-S02	01	°	-	21.2	-	78.0	-	0.36	-	5.10	-	100	-	1.00	-	1.30
601146	MVSI 15/200-S02	10	-	84.2	58.8	213	214	2.09	2.10	10.7	9.90	210	230	1.00	2.00	1.50	1.85
601147	MVSI 15/400-S02	20	-	-	113	-	412	-	4.04	-	15.6	-	320	-	2.80	-	2.21
601198	MVSI 15/550-S90	20	-	-	163	-	592	-	5.81	-	17.5	-	320	-	2.80	-	2.21

(*) Moment dynamique = 2 x Moment statique.

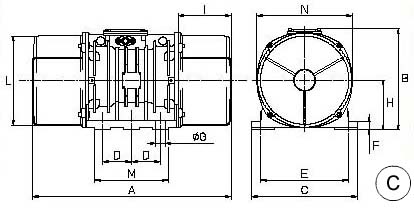

Description		*Dimensions ( mm )*																	Versions pour Atmosphéres Explosives
Code	Type	Fig	A	B	C	D	E	Trous		F	H	I	L	M	N	Version à 1 ou 2 capots démontables		Serre Cable	EEx e II	CI. IDiv.2 Gr.A.B.C.D	AS 2236 1985
Code	Type	Fig	A	B	C	D	E	ØG	Nb	F	H	I	L	M	N	I1	N1	Serre Cable	EEx e II	CI. IDiv.2 Gr.A.B.C.D	AS 2236 1985
601144	MVSI 15/35-S90	A	210	142	125	62-74	106	9	4	15	55	40	90	102	102	-	-	PG 13.5	-	T3C	T4
601145	MVSI 15/80-S90	A	220	151	125	62-74	106	9	4	24	64	45	112	102	119	-	-	PG 13.5	-	T3C	T4
601146	MVSI 15/200-S90	A	298	181	152	90	125	13	4	29.5	73	73.5	127	117	135	-	-	PG 13.5	T4	T3C	T4
601147	MVSI 15/400-S90	A	345	198	167	105	140	13	4	28.5	80	90	146	137	153	-	-	PG 16	T3, T4	T3C	T4
601198	MVSI 15/550-S90		381	198	167	105	140	13	4	28.5	80	107	146	137	153	-	-	PG 16	T3, T4	T3C	T4
601148	MVSI 15/700-S90	A	381	210	205	120	170	17	4	45	91.5	88	168	160	178	-	-	PG 16	T3, T4	T3C	T4
601201	MVSI 15/1100-S90	A	435	233	205	120	170	17	4	54	104.5	117.5	187	162	203	-	-	PG 16	T4	T3C	T4
601217	MVSI 15/1410-S90	A	448	246	230	140	190	17	4	54	116	108	210	180	225	-	-	PG 16	T3, T4	T3C	T4
601219	MVSI 15/1710-S90	A	500	246	230	140	190	17	4	54	116	134	210	180	225	-	-	PG 16	T3, T4	T3C	T4
601267	MVSI 15/2000-S90	A	568	246	230	140	190	17	4	54	116	168	210	180	225	-	-	PG 16	-	-	-
601220	MVSI 15/2410-S90	A	537	273	278	155	225	22	4	72	133	137	238	205	253	-	-	PG 16	T3, T4	T3C	T4
601268	MVSI 15/3000-S90	A	617	273	278	155	225	22	4	72	133	177	238	205	253	-	-	PG 16	-	-	-
601221	MVSI 15/3810-S90	A	584	333	310	155	255	23.5	4	77	157	137	280	215	295	-	-	PG 21	T3, T4	T3C	T4
601269	MVSI 15/4300-S90	A	666	333	310	155	255	23.5	4	77	157	178	280	215	295	-	-	PG 21	-	-	-
601211	MVSI 15/5010-S90	A	630	360	340	180	280	26	4	80	165	150	305	240	320	176	356	PG 21	T3	T3C	T4
601165	MVSI 15/7000-S90	A	676	370	390	200	320	28	4	90	180	158	330	270	350	-	-	PG 21	-	T3C	T4
601166	MVSI 15/9000-S90	A	629	395	392	200	320	28	4	100	192	135	355	270	375	-	-	PG 21	-	-	T4
601204	MVSI 15/9500-S90	C	862	436	460	125	380	38	6	35	215	230	387	320	414	246	450	1"Gaz	T3	-	T4
601205	MVSI 15/11500-S90	C	990	454	530	140	440	45	6	38	230	240	423	370	448	-	-	1"Gaz	-	-	T4
601271	MVSI 15/14500-S90	C	990	454	530	140	440	45	6	38	230	240	423	370	448	-	-	1"Gaz	-	-	-
*Exécution Monophasé*												*Condensateur µF 220V-50Hz / 115V-60H*z
601144	MVSI 15/35-S90	A	210	142	125	62-74	106	9	4	15	55	40	90	102	102	-	25	PG 13.5	-	-	-
601145	MVSI 15/80-S90	A	220	151	125	62-74	106	9	4	24	64	45	112	102	119	-	25	PG 13.5	-	T3C	-
601146	MVSI 15/200-S90	A	298	181	152	90	125	13	4	29.5	73	73.5	127	117	135	5	25	PG 13.5	-	-	-
601147	MVSI 15/400-S90	A	344	198	167	105	140	13	4	28.5	80	89	146	137	153	-	35	PG 16	-	-	-
601198	MVSI 15/550-S90	A	381	198	167	105	140	13	4	28.5	80	107	146	137	153	-	40(*)35	PG 16	-	-	-

CARACTERISTIQUES GENERALES :

Alimentation : triphasée de 24 V à 660 V à 50 Hz ou 60 Hz.

monophasée de 115 V à 240 V à 50 Hz.

Normes de référence : CEI EN 60034, conforme à toutes

les directives européennes applicables.

Protection : IP 66-7 ( CESI N° 97/033411 ) suivant

IEC 529-19899, CEI 70-1, EN 60529,

CENELEC HD 365 et NFC 20-010.

Classe isolation : F (155°C).

Température ambiante : de - 30 à + 40° C.

Tropicalisation de série.

Protection thermique (PTC 130°C) : à partir de la grandeur 70 de série.

Nous consulter pour la gamme antidéflagrante.
